التوصيلات الكهربائية Electrical connections

 تظهر الحاجة الى التوصيلات الكهربائية   في المنازل  غالبا   لوجود  سوء تخطيط يلازم تنفيذ أعمال

البناء لدينا  ..  وذلك في  عدم تقصي مكان  تأسيس المقابس بشكل ملائم  وقريب من  أماكن  وضع الأجهزة ،  كذلك  في حالة الحاجة للمزيد  من المقابس لتشغيل أكثر من جهاز ، وهنا تبرز الخطورة .. حيث تزداد الأحمال  لتعدد الأجهزة  ، ومكمن الخطورة  الأهم هنا  هو نوعية هذه التوصيلات  ومدى تحملها  لما يتم استخدامه من أجهزة  ، وتكون الخطورة أشد  في حال استخدام التيار 110 فولت لأن شدة التيار فيه تكون ضعف  شدته  في    220 V  ، وهذا ما يجهله كثير من الناس بكل أسف ..

هنا سأستعرض  عددا من التوصيلات التي  عثرت عليها في منزلي وأغلبها  يجلبها الأبناء " حفظهم الله وأصلحهم"  ودون تبصر  بما يشترون  ،،

العينة الأولى

شكلها  جذاب ويتوقع انها متينة  ويغري ايضا انها تحوي مقياسا للفولتية

  " تبين التيار هل هو 220V أو 110V

لكن من خلف التوصيلة  نرى التالي :  المنشأ المصنّع : الصين
توضح الذبذبة  50/60  هيرتز    ،  لكنها لا توضح  الحد الأعلى التقريبي للأحمال بـ الوات  !!
وهذه نقطة سيئة جدا ،،  لكن ..  هل هي السيئة الوحيدة ؟!   لنتابع  و نرى ..

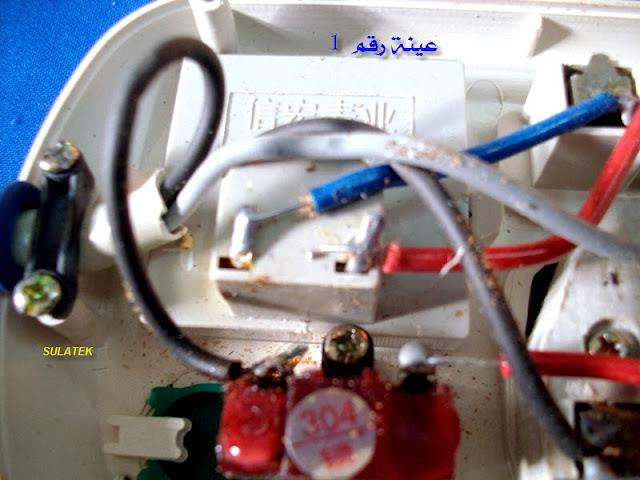

   لاحظ  الأسلاك وتقاربها   و  مرورها فوق بعضها البعض  مما يشكل خطورة  فور تعرضها للحرارة  الناجمة عن الإستمرار المتواصل  حتى  ولو كانت بحدود الأحمال التي نراها معقولة  " خاصة في ظروف الأجواء الحارة " كما في  منطقتنا ..

 الشرح على الصورة
لاحظ تقارب الأسلاك

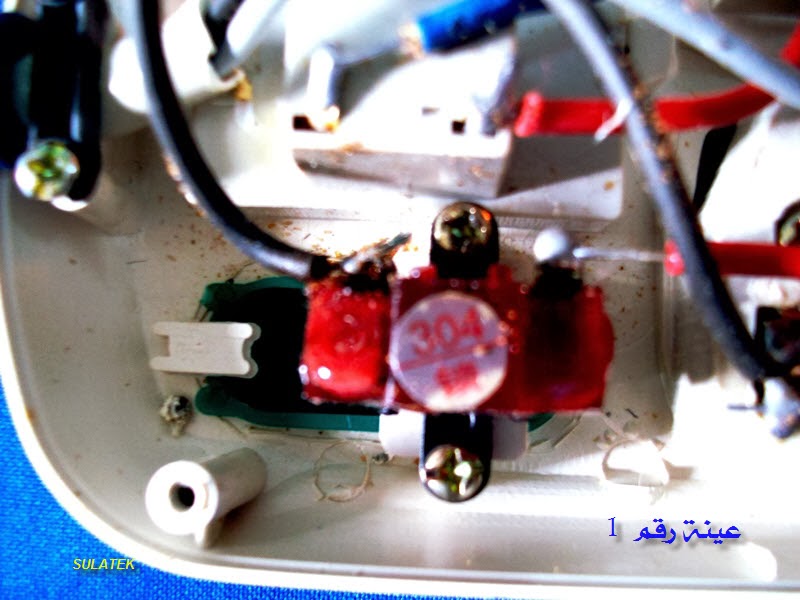

  لاحظ ربط الأسلاك  بالمقبس  بطريقة اللحام بالرصاص !!  وهنا خطورة ايضا " حال الحرارة "

 لاحظ تقارب الأسلاك

 لاحظ مرور  الأسلاك فوق بعضها !

العينة الثانية
مشابهة للأولى  في الصنع   مع اختلاف في عدد المقابس
و في اسم المنتج
عليها بعض التوضيحات
لكن لا يوجد توضيح للأحمال !   لا في الواجهة "تحت الإسم "

 ولا    خلف التوصيلة !!

أما وضع الأسلاك  ،،  فخطير جدا و تم توضيحه على الصورة

 لاحظ مكامن الخطورة !!  وأثر الحرارة على بعض الأسلاك !

خطير جدا تقاطع الأسلاك بهذا الشكل !!

لاحظ  هنا  رداءة  تثبيت  مؤشر الإضاءة عند التشغيل !!

 لاحظ تقاطع الأسلاك
و
أيضا  النهايات  التي  يمكن ان يحدث  تلامسا لها !

العينة  رقم  3


بسيطة التصنيع
و صناعة يابانية  " كما كتب عليها بشكل بارز  من قالب الصناعة "
ولكن يوجد بعض الملاحظات

اول الملاحظات  : قابلية الأسلاك للإلتفاف حول بعضها

اللحام بالرصاص  قد يشكل خطورة
خاصة في  مثل هذه الحالة حيث  يتم التوصيل بشكل جماعي للمقابس على  قطعة نحاسية واحدة لكل قطب

المعلومات والأحمال  تمت كتابتها في الخلف بشكل مفصل
مع انه متداخل  :في بيانات الأحمال "   وقد لا يميزه البعض !

هنا حاولت  تمرير قلم الرصاص  لتوضيح الكتابة

العينة  رقم 4

يظهر هنا  استخدام مسمار واحد لتثبيت كامل التوصيلة !

هنا في الصورة التالية .. بعض الأشياء الجيدة  مثل :
- الربط بالمسمار بدلا من اللحام بالرصاص
-  والمسافة المناسبة " الآمنة" بين الأقطاب "
- تثبيت مدخل الأسلال للتوصيلة لمنع الإلتفاف  حول بعضها ..

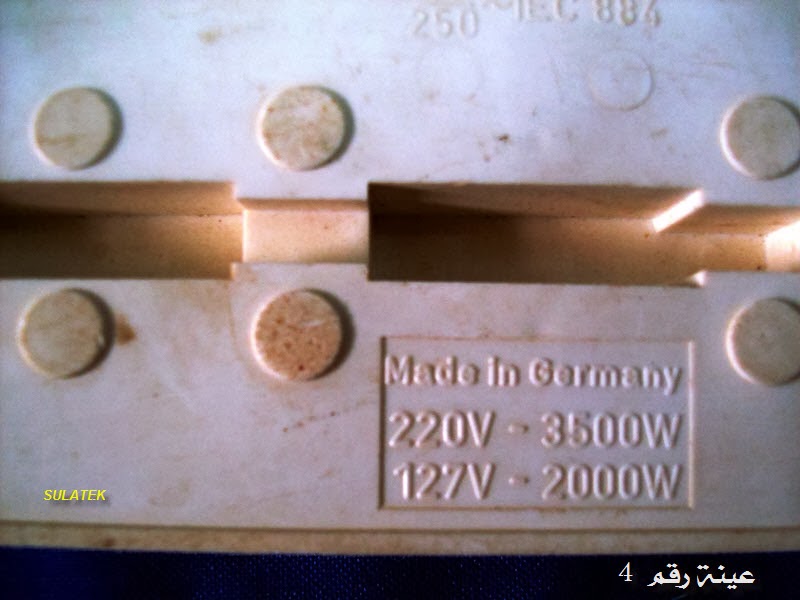

المعلومات  ..  واضحة وكافية
والصناعة  المانية !

ختاما :
لايفوتني  نقطة هامة  أرجو التنبه لها ،،  وهي الا تستخدم التوصيلات   للمدفأة ولا  للمكواة  " إطلاقا "
                                                                     نسأل الله السلامة للجميع

إعداد :
سليمان الذويخ
18 شعبان 1431هـ
29   7  2010

---------------------------
إضافة  منقولة :

إجراءات وقائية

1- يجب عند تركيب الأسلاك الكهربائية لأغراض الإنارة أن تكون في مواسير معزولة من الداخل ولا يجوز تركها مكشوفة حتى لا تتسرب إليها الرطوبة أو تؤثر فيها الحرارة وتؤدى إلى قصر كهربائي.
2- يجب ألا يعقد السلك المدلى لتقصيره أو يدق عليه مسامير لتقريبه من الجدران ولأغراض التقصير يقطع السلك حسب المقاس المطلوب.
3- يجب أن تكون الأسلاك والكابلات المستخدمة في التوصيلات الكهربائية مناسبة للتيار المار بها وتوصيل الهياكل المعدنية للأجهزة الكهربائية بالأرض.
4- يجب عدم تحميل أي مقبس كهربائي زيادة عن حده وعند ملاحظة أي سخونة في المفاتيح أو التوصيلات الكهربائية إبلاغ الكهربائي المختص لعمل اللازم ويجب عدم القيام بأي أعمال توصيلات كهربائية أو إصلاحات إلا بمعرفة المختصين في مجال الكهرباء.
5- توصيل الأجهزة والمعدات بمجمع أرضي استاتيكى مناسب لتفريغ آي شحنات فور تولدها.
6- يجب أن تكون الأسلاك والكابلات المستخدمة في التوصيلات الكهربائية مناسبة للتيار المار بها وتوصيل الهياكل المعدنية للأجهزة الكهربائية بالأرض.
7- يجب عدم تحميل أي مقبس كهربائي زيادة عن حده وعند ملاحظة أي سخونة في المفاتيح أو التوصيلات الكهربائية إبلاغ الكهربائي المختص لعمل اللازم ويجب عدم القيام بأي أعمال توصيلات كهربائية أو إصلاحات إلا بمعرفة المختصين في مجال الكهرباء.
8- عند تركيب أي أجهزة كهربائية كالمحولات أالمحركات أو المفاتيح الكهربائية أو الصبورات الكهربائية في أي مكان يجب أن تكون هذه الأجهزة في حالة آمنة كذلك.
9- يجب منع أي احتمال للمس المفاجئ للموصلات الحاملة للتيار.
10- يجب وضع الأجهزة الكهربائية في أقل مساحة ممكنة أو في حجرة خاصة بها, وإذا وضعت في العراء فيجب تغطيتها بالحواجز الواقية لمنع الاقتراب منها.
11- يجب وضع تعليمات تحذيرية بجانب الأجهزة والموصلات الحاملة للتيار الكهربائي تبين مقدار الفولت المار بهذه الأجهزة خاصة في الأجهزة التي تحمل تيار ذي ضـغط عالي. ويجب أن تكون هذه التعليمات واضحة بحيث يسهل قراءتها بسهولة.
12- يجب أن يكون القائمين على أعمال الصيانة للأجهزة الكهربائية عمالاً فنيين ويجب أن لا تجرى أية إصلاحات أو تركيبات في الأجهزة الكهربائية ألا بعد التأكد من عدم مرور التيار الكهربائي فيها وتوصيلها بالأرض. ويجب استخدام مهمات الوقاية الشخصية المناسبة.
14- يجب أجراء صيانة دورية للأجهزة الكهربائية وعند اكتشاف أي عطب أو آية مخاطر يجرى إصلاح العطب وإزالة أسباب المخاطر فوراً.
15- يجب عدم تعريض الأسلاك الكهربائية المغطاة بالمطاط أو البلاستيك للشمس أو الحرارة حتى لا يتلف المطاط إذا تعرض لها لمدة طويلة.
16- يجب عدم لصق الأوراق الملونة أو الأشرطة على الأسلاك في الاحتفالات أو بغرض الزينة حتى لا تكون سببا في التقاط النار من آي شرر يحدث أو نتيجة ملامستها لمصباح ساخن.
17- يجب أن يراعى في وضع صناديق الأكباس (المنصهرات) ولوحات التوزيع المفاتيح الكهربائية أن تكون خارج الغرف التي تحتوى على أبخرة أو أتربة أو مواد أو غازات قابلة للاشتعال.
18- يجب تخصيص صندوق أكباس (منصهرات) لكل مجموعة من التوصيلات وسكين لقطع التيار في الحالات الاضطرارية ويجب استخدام الفاصل الكهربائي الآلي وذلك لفصل الكهرباء في حالة حدوث قوس كهربائي.
19- يجب أن تكون المفاتيح المستخدمة داخل مخازن المواد الكيميائية من النوع المعزول المميت للشرر المخصص لهذا الغرض.

20- يجب قطع التيار الكهربائي عن جميع المنشآت في حالة إخلائها كالورش والمخازن بعد انتهاء الدوام وعند مغادرة المنزل لمدة طويلة كالسفر مثلاً يجب فصل التيار الكهربائي عن المنزل.
21- يمنع منعاً باتاً ربط أو تثبيت (الدوايات) أو المفاتيح الكهربائية في الجدران والأسقف أو أي مادة موصلة للتيار مباشرة لان هناك احتمال قوى دائماً أن تكون الأسلاك الموجودة خلف هذه الدوايات أو المفايتح غير معزولة جيد فتتعرض للرطوبة وينجم عنها ماس كهربائي وبالتالي يتسبب في حدوث حريق.

----------------------------------
